柔性防水套管是按照O2S404標準圖集規格選材生產制造的，根據防水套管02S404圖集上的尺寸表選擇對應的柔性防水套管尺寸。柔性防水套管的尺寸有很多種從DN25到DN30O0以上都有，尺寸的型號可根據工程使用情況而定，柔性防水套管的長度一般是300mm。

柔性防水套管的公稱通徑用DN來表示，在O2S404標準圖集中柔性防水套管分為壓蓋內徑、套管內徑還有穿管外徑和內徑等幾個方面。

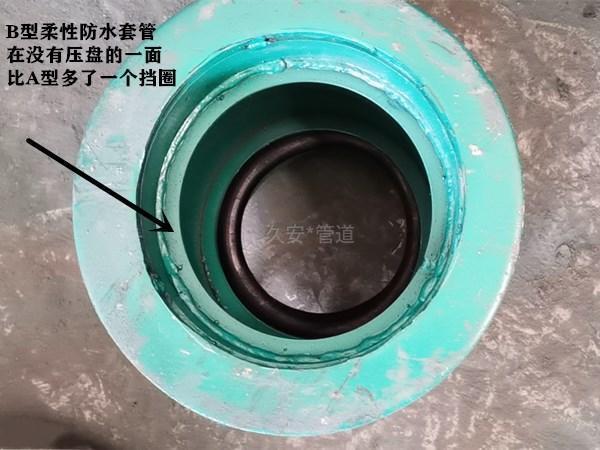

根據圖集柔性防水套管分為a型，b型兩種，a型柔性防水碳鋼只在碳鋼底部有一個擋圈，適用在建筑物的內墻，b型柔性防水套管是在法蘭壓盤端和底部都各有一個擋圈，密封效果比A型柔性防水套管好，適用在建筑物的外墻。

剛性防水套管是在鋼管外面焊上一道止水翼環，柔性防水套管是在鋼管外面焊上3道翼環，一面有4個螺絲扣，里面焊一個擋片加上一個交圈，外面再做一個法蘭盤，加4個雙頭螺栓，頭上焊一道鋼管，把鋼管安裝后，把法蘭按上，把螺絲緊固，越緊膠圈越大，越不漏水，一般在防水要求比較高的地方用，如水池出水口，水泵連接的管道穿墻處。

防水套管型號表示：

柔性防水套管是按照02S404防水套管圖集標準生產制作的，在圖集中對柔性防水套管的結構、尺寸、重量、安裝等都有明確的規定，但是對柔性防水套管的型號沒有給于明確的表示。我公司為了方便統計總結了自己廠家的防水套管型號標準方法。

柔性防水套管采用R表示，剛性防水套管采用G來表示，T是套管，1是Ⅰ型密封膠圈形式，2的話就是Ⅱ型密封膠圈密封形式，A是A型防水套管，B就是B型防水套管。

例如：RT-B-2就是柔性防水套管，指的就是B型柔性防水套管采用Ⅱ型密封膠圈密封形式，GT-1是剛性防水套管的型號，02S404防水套管標準中剛性防水套管分為A、B、C三種類型，也相對GT-1/GT-2/GT-3三種型號。
