為什么選對密閉套管能省下百萬成本？在化工管道、地下管廊、消防工程等場景中，防護密閉套管是保障管道安全的核心組件。2022年某石化企業因選型失誤導致管道泄漏，直接損失超過300萬元——這一案例警示我們：精準選型不僅關乎效率，更是安全與成本控制的關鍵。本文將通過DN50-DN1200規格參數對照表，結合工程實踐痛點，拆解選型邏輯與技術要點。

一、防護密閉套管的核心參數：從DN50到DN200的底層邏輯

1. 管徑（DN）與適用場景的匹配法則

DN（公稱直徑）是選型的基礎參數，但實際應用中需注意“數值≠實際內徑”。例如，DN50對應外徑60mm的套管，適用于家庭供水或小型設備；而DN200的外徑可達219mm，多用于市政排水或工業主輸管線。選型時需根據介質流量、壓力波動綜合判斷，避免“小管大用”導致的爆裂風險或“大管小用”造成的資源浪費。

2. 材質選擇：304不銹鋼與碳鋼的博弈

304不銹鋼套管：耐腐蝕性強，適用于化工、海洋環境，但成本較高（DN100單價約480元/米）；

Q235碳鋼套管：經濟實用（DN100單價約220元/米），適合干燥環境，但需搭配環氧樹脂涂層防銹。

特殊場景如核電站，需選用316L不銹鋼或復合材質，耐受高溫輻射。

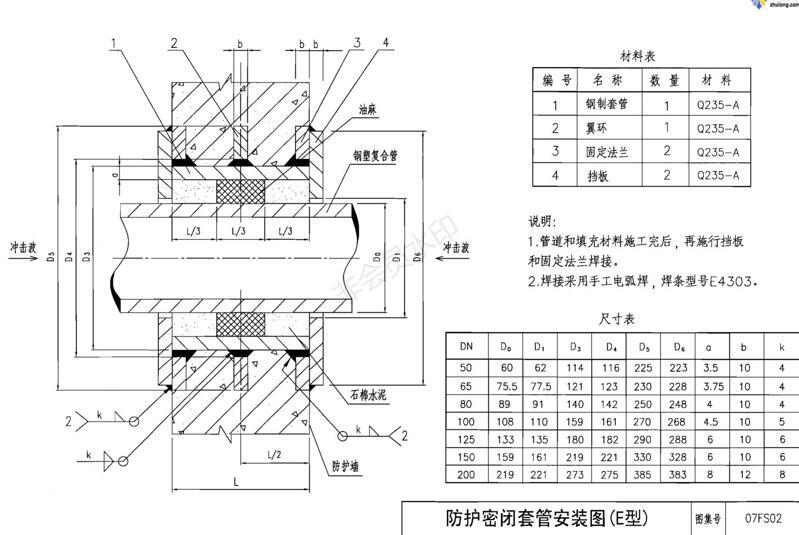

二、DN50-DN1200規格參數對照表（附選型避坑指南）

三、技術選型進階：工程師才知道的實戰技巧

輸送酸性介質時，優先選擇內襯聚四氟乙烯（PTFE）套管；

油脂類介質需規避橡膠密封圈，改用石墨纏繞墊片。

動態荷載下的變形補償

地下管廊中，套管需預留3%-5%的軸向伸縮余量。例如DN600套管在溫差30℃時，長度變化可達8.4mm，需通過波紋段或柔性接頭調節。

防火與防爆的雙重保險

在油氣儲運項目中，阻燃型密閉套管需通過GB/T23864-2009標準認證，耐火極限≥2小時，并搭配防靜電接地裝置。

安裝精度控制

法蘭連接螺栓需按對角順序逐步緊固，扭矩值參考：

M16螺栓：120-150N·m

M20螺栓：200-250N·m

偏差超過15%可能導致密封失效。

全生命周期成本

以DN400套管為例：碳鋼材質初始成本約3200元/米，但10年維護費用可能高達8000元；而不銹鋼材質初始成本6500元/米，維護費僅1200元。LCC模型可幫助企業平衡短期投入與長期收益。
