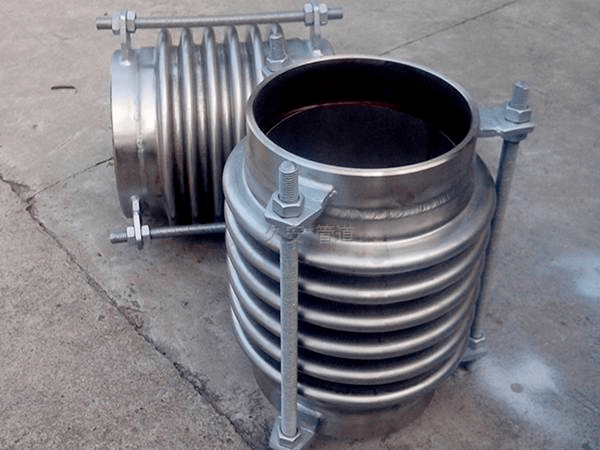

不銹鋼波紋伸縮節是利用波紋管有較好的伸縮性來補償管道伸長的。只要接入一段波紋管,波紋管與熱管道接連成一體,沒有相互位移的套接,因此避免了泄漏。波紋管管壁較薄,因此重量輕。

設計時要計算其小壁厚、預拉伸時允許補償能力及彈性力,安裝與運行中要嚴格禁止波紋管受扭力,要防止伸縮節兩側管道中心偏移造成波紋管的失穩而破壞。目前我國已生產了各種型號不銹鋼波紋伸縮節制品,在供熱、化工、冶金、建材等工藝熱管道上己有應用

JDZ型軸向內壓式波紋伸縮節習慣上也叫減震式波紋伸縮節，波紋管，膨脹節，波紋伸縮器或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。

軸向內壓式波紋伸縮節屬于一種補償元件。JDZ型軸向內壓波紋伸縮節主要用于補償軸向位移，具有補償角位移的能力，但一般不應用它來補償角位移。

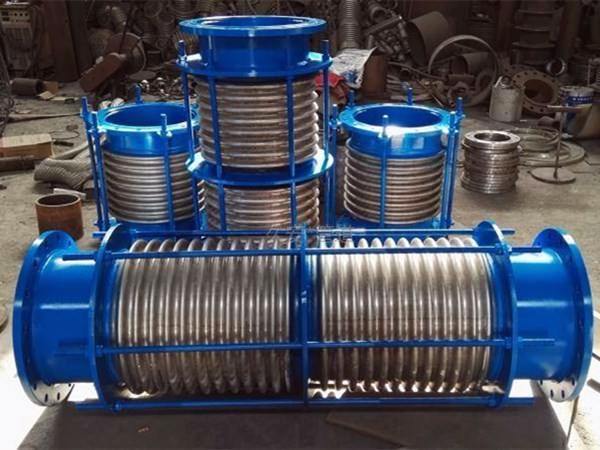

【產品名稱】：JDZ型軸向內壓式波紋伸縮節

【產品別名】：通用型波紋伸縮節、不銹鋼波紋伸縮節

【產品規格】：【DN32mm-DN1000mm】

【產品壓力】：0.6-2.5MPa

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

波紋伸縮節的分類

不銹鋼波紋伸縮節可分為拘束型和無拘束型兩種形式。無拘束形的波補,其靜壓推力必須由管道上的固定裝置或與管道連接的設備承擔。

而拘束型的伸縮節,在設計中就考慮使用壓力所引起的推力(即盲板力)由約束波紋伸縮節用的金屬部件承受,而不是作用在管道上。

無拘束型波紋伸縮節包括:

(1)軸向型:主要吸收軸向位移和少量橫向或角向位移。

(2)外壓軸向型:吸收軸向位移。

(3)自由復式型:吸收較大的軸向位移和一些橫向位移和角位移。

拘束型波紋伸縮節有:

(1)鉸鏈型:吸收角位移。

(2)復式鉸鏈型:吸收橫向位移。

(3)單式拉桿型:吸收橫向位移。

(4)復式拉桿型:吸收橫向位移。

(5)彎管壓力平衡型:吸收軸向和橫向位移。

(6)直管壓力平衡型:吸收不宜設置主固定支架的直線管段的軸向位移。

波紋伸縮節安裝方法

為了保證管道在熱狀態下的穩定和運行安全可靠性,減小管道熱脹冷縮時所產生的應力,管道每隔一定距離應當裝設固定支架及補償裝置。當管徑較大(150 mm以上)及壓力較低(0.6 MPa以下)時,可采用波紋伸縮節進行補償。

目前,波紋伸縮節以其結構緊湊、重量輕、節省鋼材、補償量大、流動阻力小、零泄漏和不用維修等諸多優點在工程中的應用越來越廣泛。波紋管采用高彈性金屬管經滾壓一次成型,并采用多層金屬結構,突破了傳統的材料和工藝,從而提高了其補償能力和承壓能力。

1.安裝時應設臨時固定,待管道安裝固定后再拆除該臨時固定。

2.注意安裝方向。伸縮節內套有焊縫的一端,在水平管道上應迎著介質流向安裝,在垂直管道上應置于上部,以防凝結水大量進入波谷內,造成凍裂。波紋伸縮節應與管道同心,不得偏斜。

3.吊裝波紋伸縮節時,不能把吊索綁扎在波節上,也不許把支撐件焊接在波節上。

4.應根據補償零點溫度定位。當安裝時的環境溫度同補償零點溫度相等時,伸縮節可不進行預壓縮;如果安裝時的環境溫度高于補償零點溫度,伸縮節應進行預壓縮;如果安裝時的環境溫度低于補償零點溫度,伸縮節應進行預拉伸。

5.管道內有凝結水產生時,應在不銹鋼波紋伸縮節每個波節的下方邊緣安裝放水閥。
