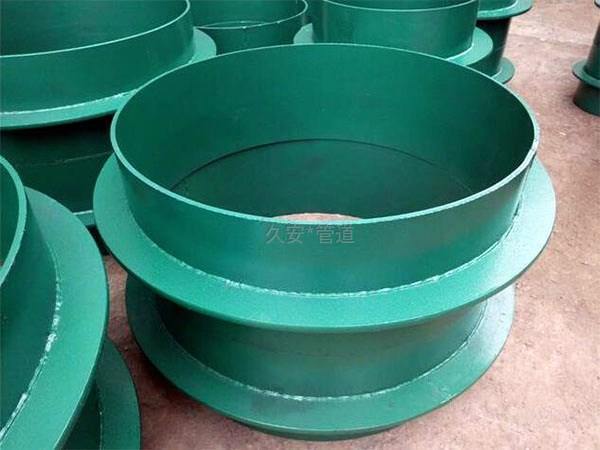

產品名稱：02S404剛性防水套管B型

別    名：b型剛性防水套管，02S404防水套管

材    質：碳鋼、不銹鋼

長    度：L=200mm(可根據客戶要求任意長度）

規    格：DN25mm-DN3200mm

生產標準：02S404（圖集號）

適用范圍：球墨鑄鐵鋼管、鑄鐵管

產品顏色：天藍色  綠色 紅色（可根據客戶要求噴涂其他顏色）

b型剛性防水套管的優點：

b型剛性防水套管屬于建筑預埋件產品。該產品主要使用碳鋼材料和02S404標準進行加工和生產。為各種建筑物預埋管道系統中的安裝和應用提供了極大的便利。它滿足各種建筑管道系統中管道滲透和防護的要求。適用于在管道穿過墻壁的地方不受管道振動和膨脹影響的結構（建筑物）。對于有抗震設防要求的區域，如果使用剛性防水翼環，則應在進入水池壁或建筑物外墻的管道附近建立柔性連接。

剛性防水套管的應用范圍：

剛性防水套管適用于在管道穿過墻壁的地方不承受管道振動和膨脹變形的結構（建筑物）。它也適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。B型剛性防水套管適用于球墨鑄鐵管。

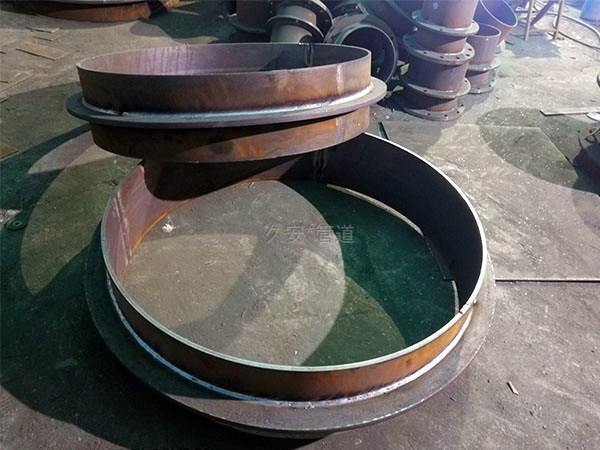

B型剛性防水套管的制作：

①材料選擇：剛性防水套管的管體材料為無縫鋼管。當物料進入現場時，首先檢查管道的外觀是否破裂或有缺口。

②下料：根據設計施工圖和民用建筑圖，確定水池的壁厚，然后用卷尺測量好鋼管的尺寸，將鋼管放在切割機上進行切割，切割表面應平整，無裂紋，毛刺，凹凸等缺陷，切割平面應垂直于管道軸線。

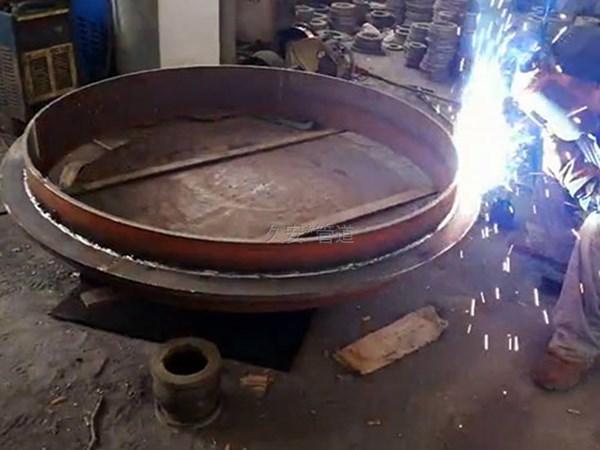

③生產：首先將鋼板加工成翼環。根據國家通用給排水標準圖集02S404（或客戶要求）進行下料加工，然后將翼環焊接在提高的1/2處，采用雙面滿焊的方法。焊接完成后，對防水套管產品進行噴涂防腐油漆處理，

油漆應均勻噴涂。等油漆完全干燥后，在產品外壁上刷規格和型號。

B型剛性防水套管的使用說明：

1.剛性防水套管產品的尺寸以毫米為單位。

2. b型02S404剛性防水套管適用于鑄鐵管和非金屬管，但相關尺寸應根據所用管的壁厚修正有關尺寸。

3.對翼環和鋼性套管進行精加工后，在內外壁上涂上防腐油漆。

4. b型剛性防水套管尺寸表中列出的材料重量是剛性套管的重量（套管長度L值按200mm計算）和翼環的重量。鋼套管和翼環由A3材料制成，并通過T42電極焊接。如果B型套管穿過該墻體時，則遇到非混凝土墻時，應以混凝土墻代替。對于混凝土澆筑范圍，B型套管應比翼環（D4）的直徑大200mm。里面的墻。套管中的填料應緊密壓實。

6. b型防水套管處混凝土墻的厚度不應小于200mm，否則應增加墻的一側或兩側。加厚部分的直徑應比翼環（D4）的直徑大200mm。

選擇或加工b型剛性防水套管時，應滿足管道的設計條件和安裝要求。必要時，壁厚和剛性防水套管的軸向推力應由結構工程師確認。 GB 02S404剛性防水套管的安裝位置應盡量避免沉降縫，伸縮縫或兩個相對較近的結構（建筑物）。對于特殊需要，必須由結構工程師選擇。當壁管的材料和外徑超出防水套圖集的范圍時，應根據國家標準02S404防水套的結構形式、尺寸及縫隙內采用的填料等進行必要的調整和修正.
