柔性防水套管結構全解析:高清圖片+應用場景+安裝要點,“為什么雨季總能看到地下室管道滲水?建筑防水的核心秘密,可能就藏在一個不起眼的配件里。” 這個配件正是柔性防水套管——它看似普通,卻在建筑、化工、市政工程中扮演著關鍵角色。本文將通過高清結構圖拆解其設計原理,結合實拍照片展示不同場景下的應用方案,并揭秘選購時容易忽略的3個致命細節。

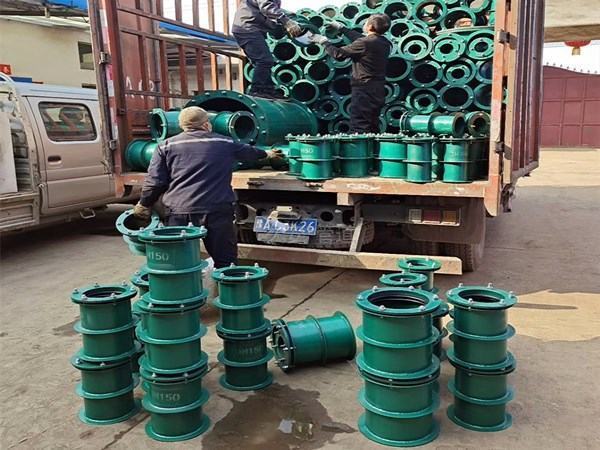

從外觀來看,柔性防水套管像是一截包裹著橡膠圈的金屬管件,但它的內部結構遠比表面復雜。通過剖面結構圖(見圖2)可以清晰看到其三層核心設計:
外層剛性護套:通常由Q235碳鋼或304不銹鋼制成,厚度需達到2.5mm以上,用于抵抗管道震動帶來的沖擊。
中部防水層:采用EPDM橡膠或氯丁膠材質,通過模壓工藝形成多道密封環。實驗數據顯示,優質橡膠層在1.5MPa水壓下仍能保持零滲漏。
內部固定組件:包含法蘭壓蓋、螺栓組和止水翼環,確保套管與混凝土墻體緊密貼合。某地鐵項目曾因翼環焊接不達標導致整體返工,損失超百萬。
法蘭厚度陷阱:低價套管的法蘭厚度常偷工減料0.5-1mm,導致螺栓緊固時發生形變。建議攜帶游標卡尺現場檢測。
橡膠老化測試:將樣品浸泡在5%鹽水溶液中72小時,觀察是否出現裂紋。優質橡膠膨脹率應≤3%。
焊接工藝驗證:要求廠家提供第三方檢測報告,重點查看翼環焊縫的超聲波探傷結果。
典型案例:2019年某商業綜合體項目因套管橡膠層含膠量不足,交付后一年就出現大規模滲水,賠償金額達工程款的5%。
預埋定位:按設計圖紙放線,誤差控制在±5mm內
模板固定:使用專用固定架防止?jié)仓灰?/p>
混凝土養護:拆模后檢查套管周邊是否密實
管道穿入:在套管兩端涂抹食品級硅脂
壓蓋調整:對角線順序緊固螺栓至扭矩35N·m
防水測試:采用0.6MPa水壓持壓30分鐘
端部處理:用防火泥封堵套管間隙
防腐處理:外露金屬部位刷環氧瀝青漆
特別注意:穿管時嚴禁直接敲擊套管,應采用導鏈緩慢牽引。某項目曾因暴力施工導致止水翼環脫落,引發整體結構返工。
即使是優質套管也需定期維護:每年檢查螺栓緊固度(扭矩衰減不應超過15%),每三年更換橡膠密封圈(硬度變化>10%時必須更換)。在化工區等腐蝕環境,建議每半年用高壓水槍沖洗表面沉積物。
通過理解柔性防水套管的結構原理,結合具體工程需求選擇適配型號,再配合標準化施工流程,才能真正實現“滴水不漏”的防護效果。正如業內專家所言:“防水工程的成功,始于對每個細節的精準把控?!?/p>
